Energie réactive : l'angle mort de votre consommation électrique
Elle peut également représenter une importante source de surcoûts pour les industriels raccordés en haute tension.
En comprendre les mécanismes, c'est surtout savoir comment optimiser sa facture énergétique et éviter des pénalités.
Comprendre les trois puissances électriques
Dans un réseau électrique, on distingue trois grandeurs fondamentales :
- Puissance active : c'est l'énergie réellement utilisée pour un travail utile : production, moteurs, éclairage, chauffage etc.
L'unité est le kW : kilowatt. - Puissance réactive : elle ne produit pas de travail direct, mais est nécessaire pour alimenter les champs magnétiques et électriques de nombreux équipements (moteurs, transformateurs, lampes fluorescentes).
L'unité est le kVAr : kilovoltampère réactif. - Puissance apparente : c'est la norme vectorielle des deux, c'est-à-dire la puissance totale soutirée au réseau.
L'unité est le kVA : kilovoltampère.

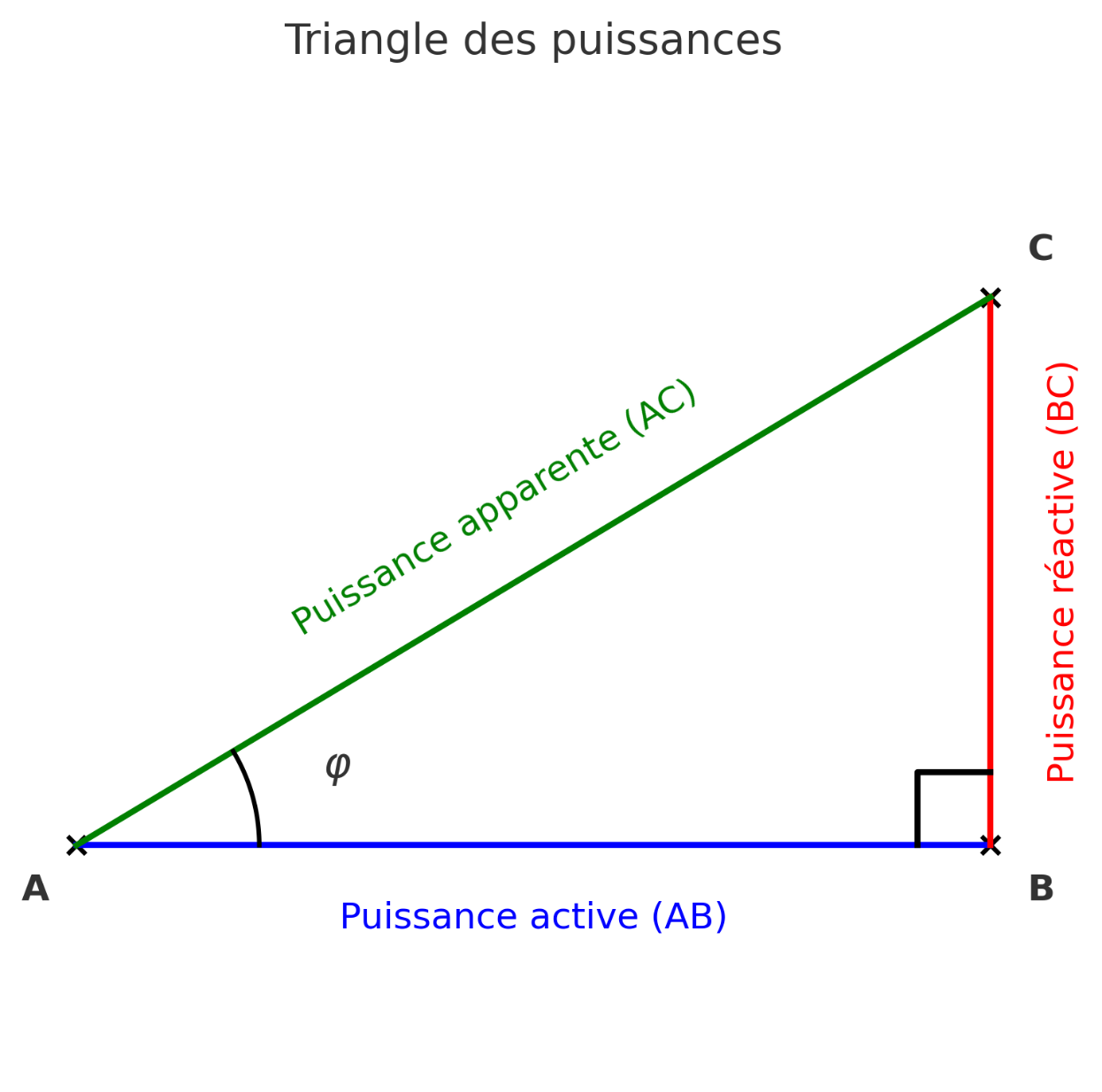

Ces trois puissances peuvent être représentées via un triangle rectangle, qui permettra, grâce à la trigonométrie, d'expliciter leurs relations :
Les relations entre les 3 côtés de notre triangle rectangle sont les suivantes :
| Relation trigonométrique | Sin(φ) = Opposé (BC) / Hypoténuse (AC) | Cos(φ) = Adjacent (AB) / Hypoténuse (AC) | Tan(φ) = Opposé (BC) / Adjacent (AB) |
| Transposition dans le domaine de l'électricité | Sin(φ) = puissance réactive / puissance apparente | Cos(φ) = puissance active / puissance apparente | Tan(φ) = puissance réactive / puissance active |
Aussi, rappelons que les consommations ne sont que les puissances énoncées ci-dessus dans le temps.
Elles s'évaluent donc en kWh (kilowattheure), en kVArh (kilovoltampère réactif heure), et en kVAh (kilovoltampère heure - notion théorique mais non utilisée concrètement).
Énergie réactive et réseau électrique
L'énergie réactive, bien qu'essentielle, a cependant un impact sur le réseau électrique :
- Elle occupe une partie de la capacité des lignes électriques, réduisant l'efficacité du réseau.
- Elle augmente les pertes d'énergie dans les câbles et transformateurs.
C'est pourquoi le réseau Enedis détermine un seuil au-delà duquel l'énergie réactive fait l'objet d'une pénalité.
Les modalités de pénalisation de cette énergie réactive sont déterminées dans le TURPE (Tarif d'Utilisation des Réseaux Publics d'Electricité) ; ils sont donc sujets à évolution.
Au 1er août 2025, Enedis déclenche ces pénalités sur les excès d'énergie réactive constatée pendant les heures pleines hiver du calendrier Enedis (donc les mois de novembre à mars).
Selon ce même barème Enedis, la pénalité est fixée à 2,96 c€/kVArh ; soit bien plus que le montant de l'Accise sur l'électricité, fixée à 2,579 c€/kWh (au 1er Août 2025).
Et le seuil de déclenchement de ces pénalités est fixé au niveau d'une tangente phi supérieure à 0,4. Pour rappel, on a :
$$Tan(φ) = {Puissance\,Réactive (BC) \over Puissance\,Active (AB)}$$Pour surveiller votre consommation d'énergie réactive, c'est le cosinus phi qui sera le meilleur indicateur. On l'appelle aussi le “facteur de puissance” :
$$Cos(φ) = {Puissance\,Active (AB) \over Puissance\,Apparente (AC)}$$Si votre fournisseur d'électricité présente ces données sur vos factures mensuelles, voici comment les interpréter :
| Cosinus | Tangente | |
| Bon facteur de puissance | Cos (φ) qui tend vers 1 | Tan (φ) qui tend vers 0 |
| Mauvais facteur de puissance | Cos (φ) qui tend vers 0 | Tan (φ) qui tend vers 1 |
Enfin, rappelons que, tangente et cosinus sont liés via la relation mathématique suivante :
$$Cos(φ) = {1 \over \sqrt {1 + (tan(φ))}}$$Comment les fournisseurs présentent l'énergie réactive sur votre facture ?
Comme très souvent dans l'énergie, les fournisseurs n'ont pas de norme à suivre dans leur façon de présenter l'énergie réactive.

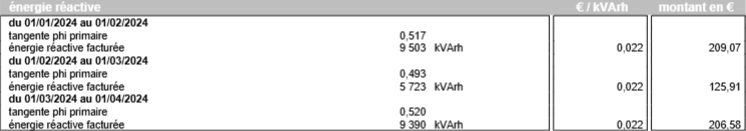

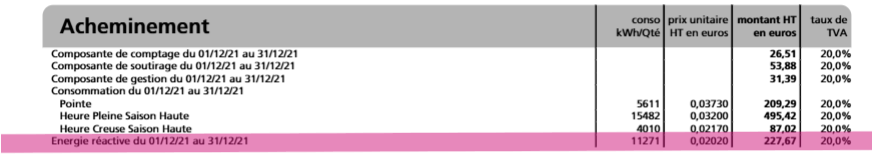

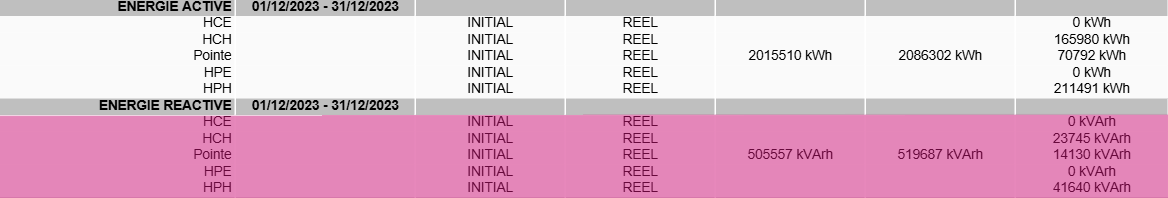

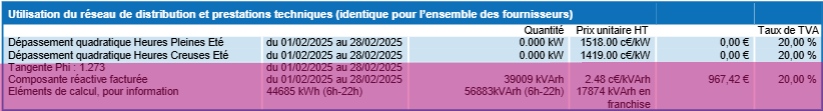

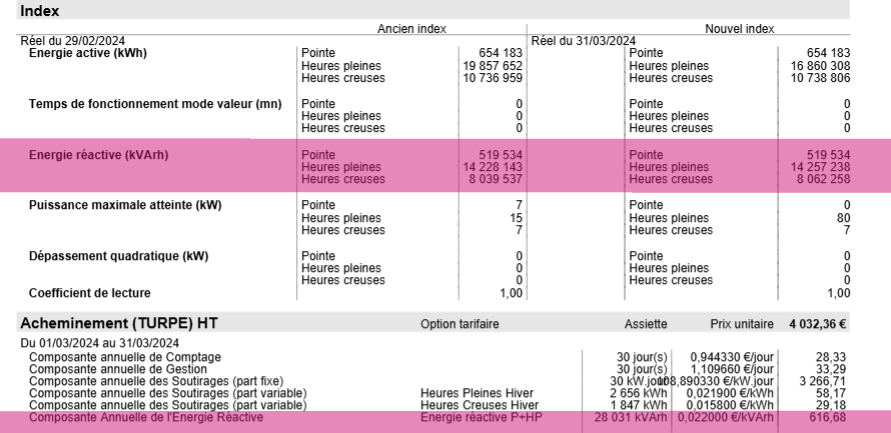

Nous avons préparé quelques captures d'écran de factures chez différents fournisseurs, pour vous montrer à quoi cela ressemble !
Exemple concret
Imaginez une usine utilisant un moteur électrique, consommant 100 kW d'énergie active pour produire un travail mécanique.
Il consomme également 75 kVAR d'énergie réactive pour alimenter le champ magnétique.
L'énergie apparente totale en kVA totale donc :
$$Énergie\,apparente = {\sqrt {Énergie\,active^2 + Énergie\,réactive^2}} = {\sqrt{100^2 + 75^2}} $$ $$= 125\,kVA$$Résultat : L'usine soutire 125 kVA pour seulement 100 kW utiles, soit 25 % d'écart.
En clair, une partie significative de la puissance facturée ne se traduit pas en puissance utile.
Pour un site industriel moyen, cet écart peut représenter plusieurs milliers d'euros de dépenses inutiles chaque année.
Les solutions à votre portée
Pour limiter les effets négatifs de l'énergie réactive, plusieurs solutions existent :
- Optimisation des équipements : moteurs haut rendement, transformateurs modernes = moins d'énergie réactive à la source.
L'investissement nécessaire peut être conséquent, mais un parc de machines moderne et bien maintenu constitue une assurance, non seulement vis-à-vis de la problématique de l'énergie réactive, mais également de la capacité de production. - Installation de batteries de condensateurs : solution simple, peu coûteuse, retour sur investissement relativement rapide. Elles compensent automatiquement l'énergie réactive inductive. Le coût est généralement moindre, et l'investissement peut être amorti en 3 ans.
- Filtres actifs : ils permettent de réduire les harmoniques, des “pollutions de fréquence” qui réduisent l'efficacité des batteries de condensateurs.
Le coût est généralement plus lourd que celui de la simple batterie de condensateurs, mais les filtres actifs, en absorbant les fréquences parasites qui font gonfler inutilement l'énergie réactive, permettent de renforcer l'action desdits condensateurs. À ce titre, l'investissement est également vite amorti.
Gérer l'énergie réactive, ce n'est pas seulement éviter des pénalités : c'est aussi optimiser votre consommation et améliorer l'efficacité globale de vos installations.
En comprenant vos factures et en adoptant les bons outils, vous pouvez transformer ce poste de dépense caché en levier de compétitivité !
